可挠金属电气导管附件

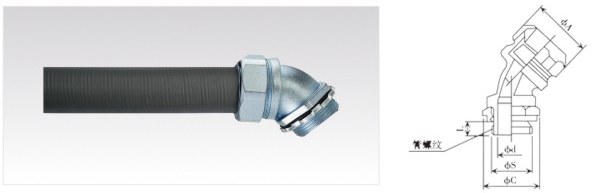

防水型45°弯角混合连接器W45AG
1、W45AG防水型45°弯角混合连接器与KV防水型、KVZ阻燃型可挠金属电气导管用螺纹方式连接，另一端与接线箱、电机等直角连接。
2、材质为压铸锌，表面镀锌或镀铬，其余材质为橡胶等。
| 型号 |
可挠金属套管型号 |
可挠金属套管规格 |
L |
ΦA |
ΦC mm |
ΦD mm |
ΦS mm |
管螺纹 ″ |
| W45AG-15 | KV | 15# | 12 | 37 | 32 | 14 | 20.5 | G1/2 |
| W45AG-17 | 17# | 12 | 37 | 32 | 14 | 20.5 | G1/2 | |
| W45AG-24 | 24# | 12 | 47 | 43 | 20 | 26.1 | G3/4 | |
| W45AG-30 | 30# | 12 | 53 | 48 | 26 | 32.7 | G1 | |
| W45AG-38 | 38# | 16 | 63 | 54 | 33 | 41.0 | G11/4 | |
| W45AG-50 | 50# | 18 | 78 | 62 | 40 | 47.0 | G11/2 | |
| W45AG-63 | 63# | 18 | 92 | 78 | 52 | 59.4 | G2 |
