可挠金属电气导管附件

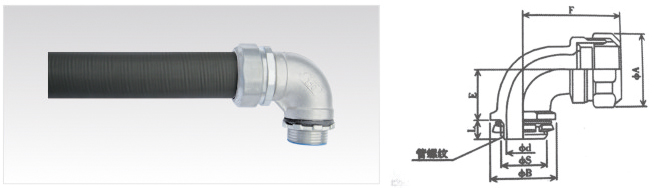

防水型90度弯角混合连接器W90AG
1、W90AG防水型90°弯角混合连接器与KV防水型、KVZ阻燃型可挠金属电气导管用螺纹方式连接，另一端与接线箱、电机等直角连接。
2、材质为压铸锌，表面镀锌或镀铬，其余材质为橡胶等。
| 型号 |
可挠金属套管型号 |
可挠金属套管规格 |
L mm |
E mm |
F mm |
ΦA |
ΦB mm |
ΦD mm |
ΦS mm |
管螺纹 ″ |
| W90AG-15 | KV | 15# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 |
| W90AG-17 | 17# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 | |
| W90AG-24 | 24# | 12 | 26 | 50 | 47 | 38 | 20 | 26.1 | G3/4 | |
| W90AG-30 | 30# | 16 | 28 | 55 | 53 | 44 | 20 | 32.9 | G1 | |
| W90AG-38 | 38# | 16 | 34 | 63 | 63 | 56 | 33 | 41.6 | G11/4 | |
| W90AG-50 | 50# | 18 | 38 | 68 | 68 | 62 | 40 | 47.6 | G11/2 | |
| W90AG-63 | 63# | 18 | 54 | 85 | 85 | 80 | 52 | 59.4 | G2 |
KZ基本型可挠金属电气导管 KV防水型可挠金属电气导管 KVZ阻燃型可挠金属电气导管 LZ-4基本型可挠金属电线保护套管 LV-5包塑防水型可挠金属电线保护套管 LV-5Z包塑阻燃型可挠金属电线保护套管 ENG增安防爆型可挠金属电线保护套管
